Mecanismo 3

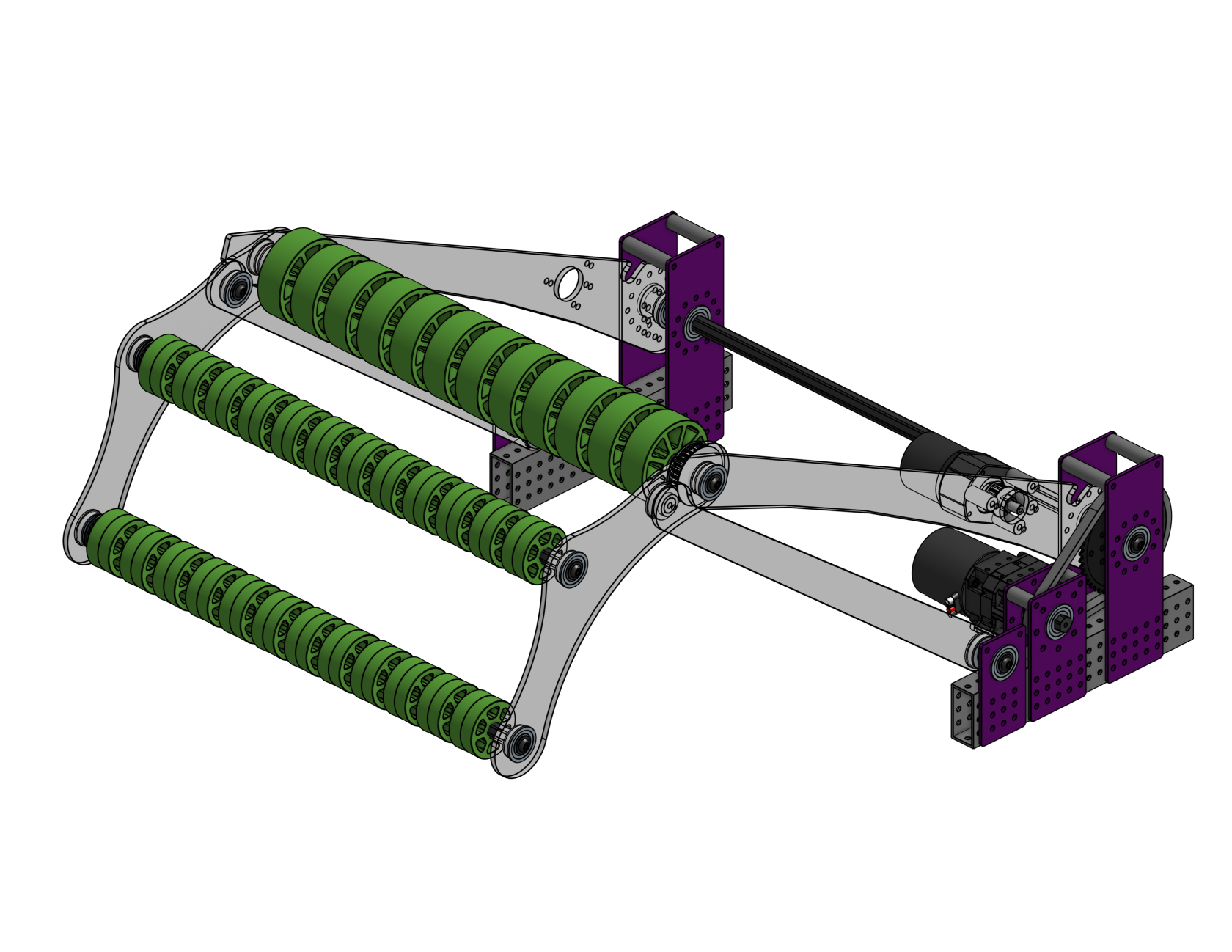

Exemplo de Coletor de bolas simples, com dois eixos horizontais de rodas, para robôs da FIRST Robotics Competition. Design adaptado para os materiais da Linha FORJA.

Materiais FORJA utilizados

• Tubo 2x1" com padrão de perfuração em 4 faces - 20" de comprimento (cortados)
• Gusset 30 graus
• Gusset MAX Planetary
• Gusset para coroa até 3"
• Gusset Interna, rolamento 1,125" DE
• Espaçador 5mm x 1in
• Rolamento Hexagonal 1.125" DE
• Eixo Hexagonal 1/2"
• Rebites 3/16"
• Parafuso M5 X 35mm, Allen C. Abaulada
• Parafuso M5 X 16mm, Allen C. Abaulada
• Parafuso M5 X 65mm, Allen Cilindrica
• Porca M5 Autotravante

Aqui você encontra o arquivo Onshape para visualizar a montagem!
