Suportes em Ângulo
Os suportes são utilizados para acoplar peças diferentes. Existem 3 tipos de suportes: em ângulo, dobrados e de movimento.
Suportes em Ângulo
Estes suportes são usados especialmente para acoplar duas estruturas. Eles utilizam o mesmo padrão de furação FORJA e podem ser utilizados tanto em tubos de 1" quanto em tubos de 2".

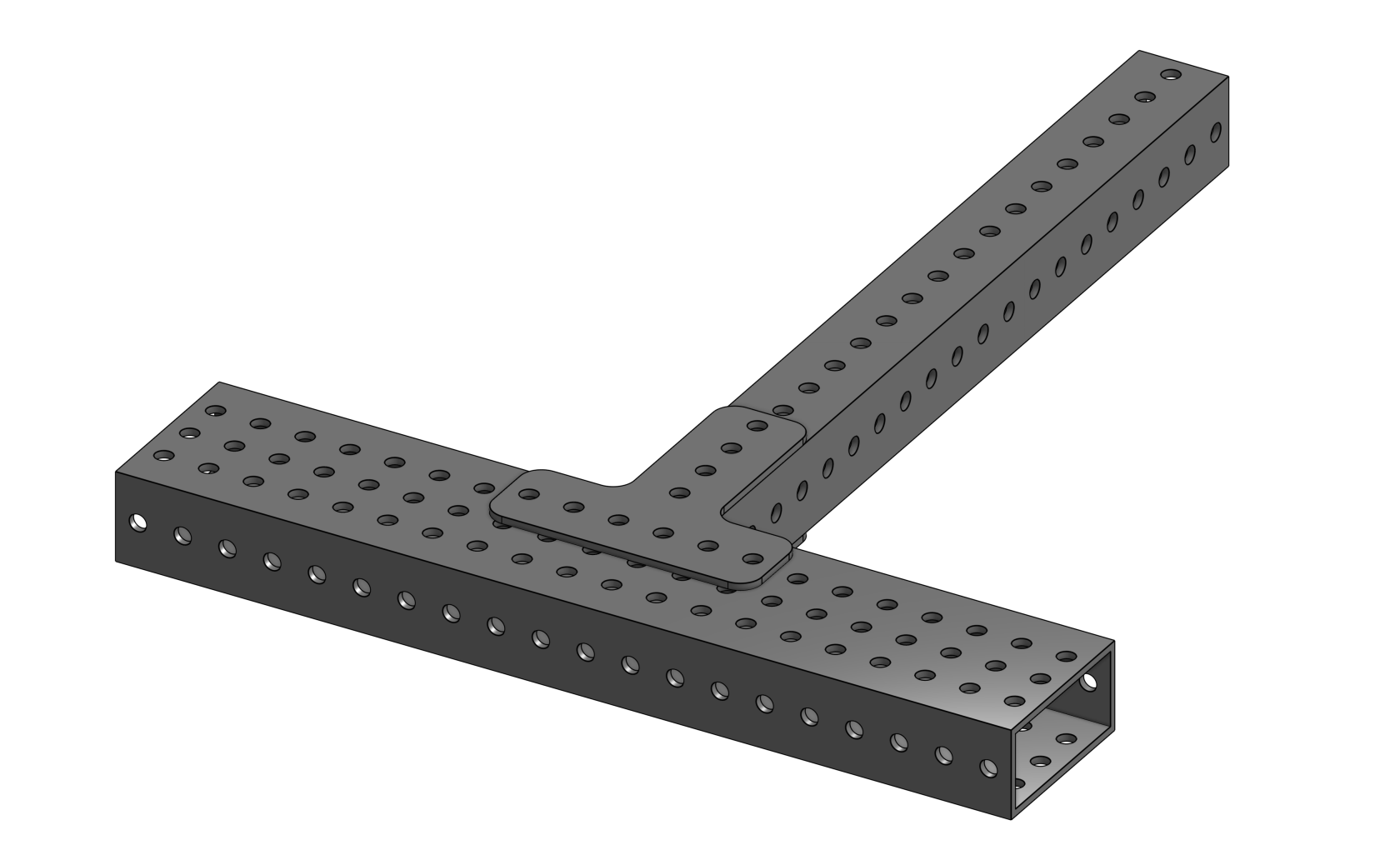

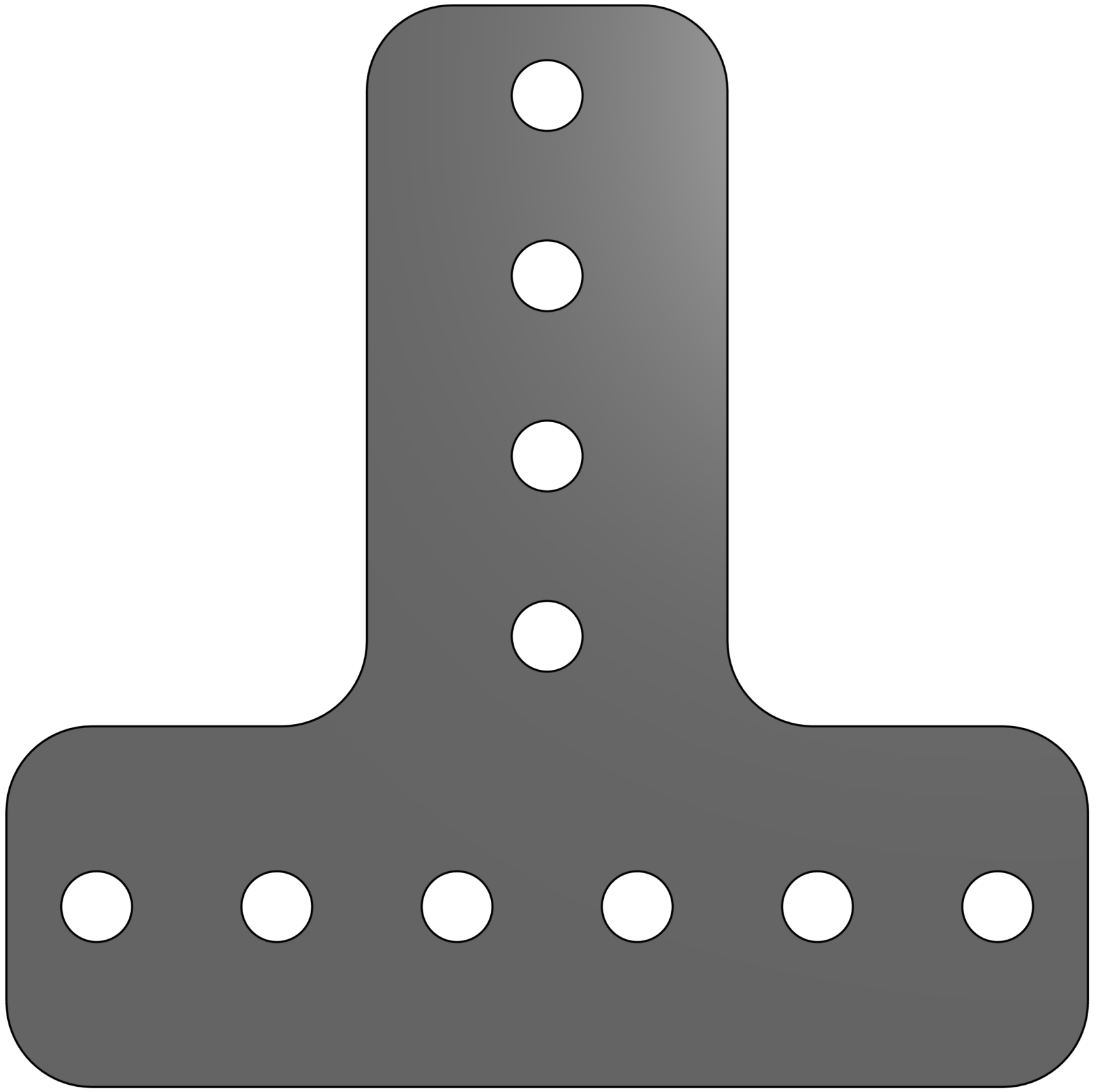

Gusset T e Gusset Lateral:
Utilizadas para fixar dois componentes em um ângulo de 90º, garantindo uma maior resistência por conta de seu formato. A Gusset em T é utilizada especialmente para acoplar tubos de face 2" com face 1" e tubos de face 1" com face de 1". A Gusset Lateral é ideal para utilizações em duas faces de 2".
Suportes em diferentes ângulos:
Para garantir uma grande variedade de ângulos de acoplamentos diferentes, a Linha FORJA possui 7 suportes diferentes:
- Gusset 30 graus
- Gusset 45 graus
- Gusset 60 graus
- Gusset 90 graus
- Gusset 120 graus
- Gusset 135 graus
- Gusset 150 graus
Como Utilizar os suportes

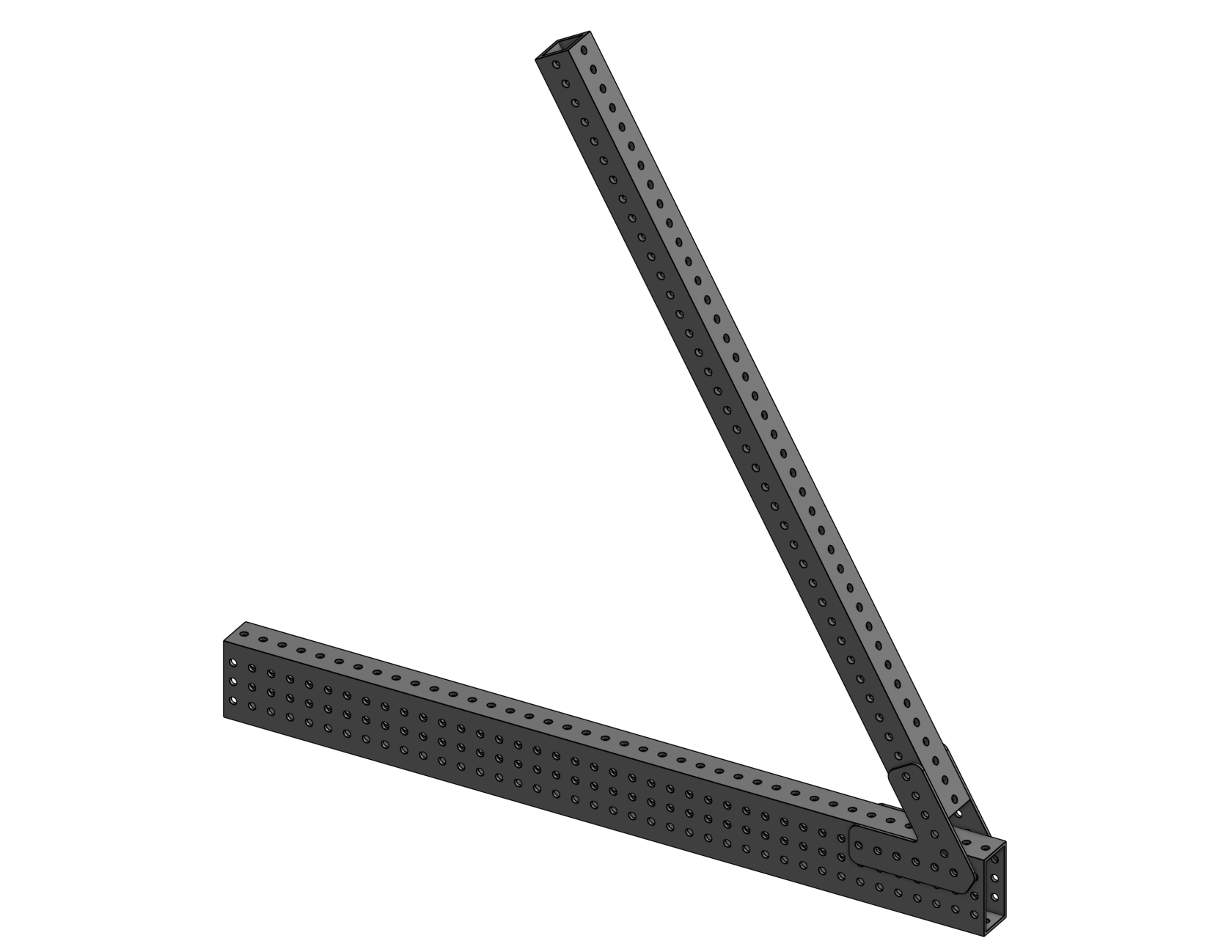

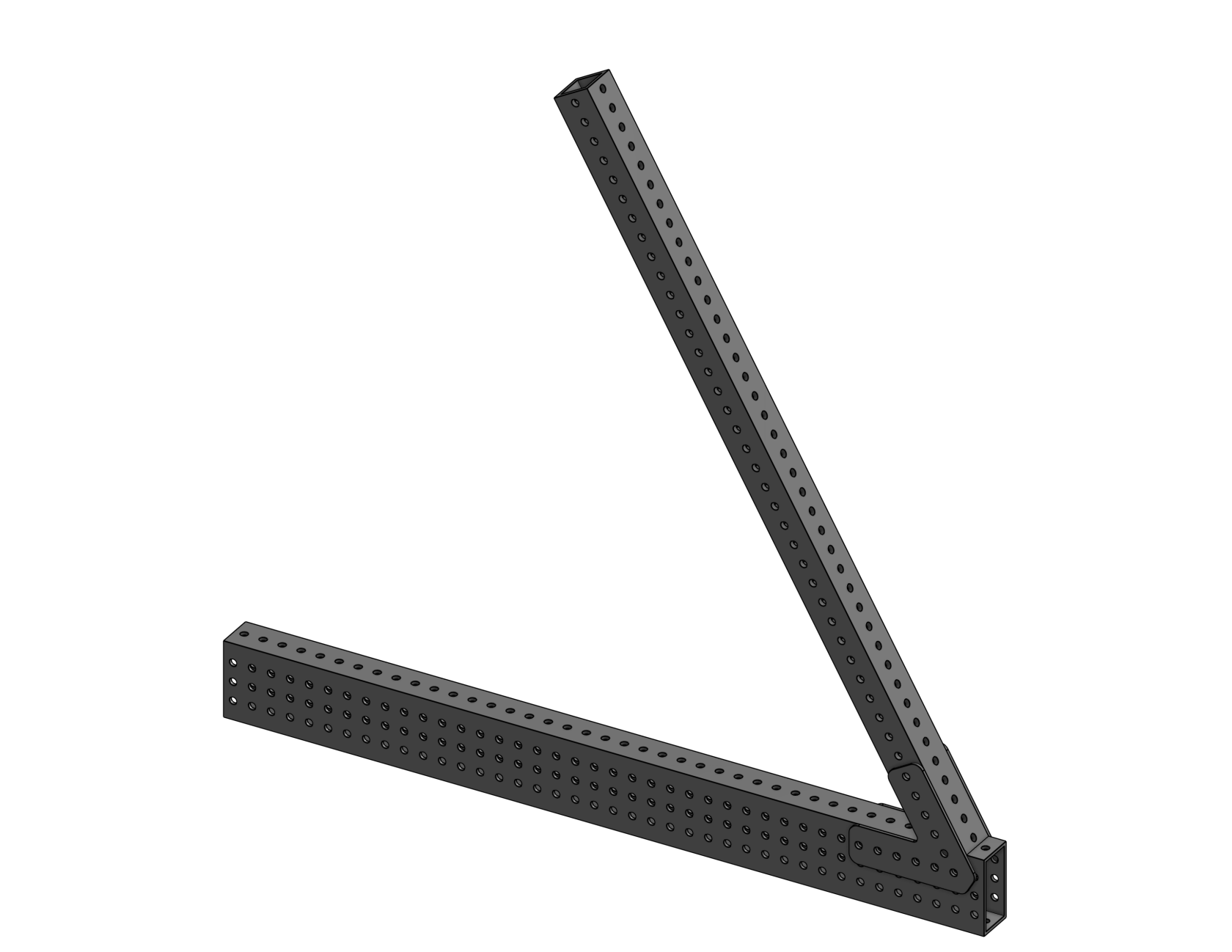

Para utilizar o tubo em determinados ângulos é necessário deixar uma espaço entre os tubos ou cortá-lo. Utilize as ferramentas adequadas para cortar o alumínio. Abaixo temos um exemplo de utilização de uma Gusset 60 graus:
Para garantir a eficiência do suporte, é importante utilizar um suporte de cada lado do perfil, impedindo que o sistema flexione.

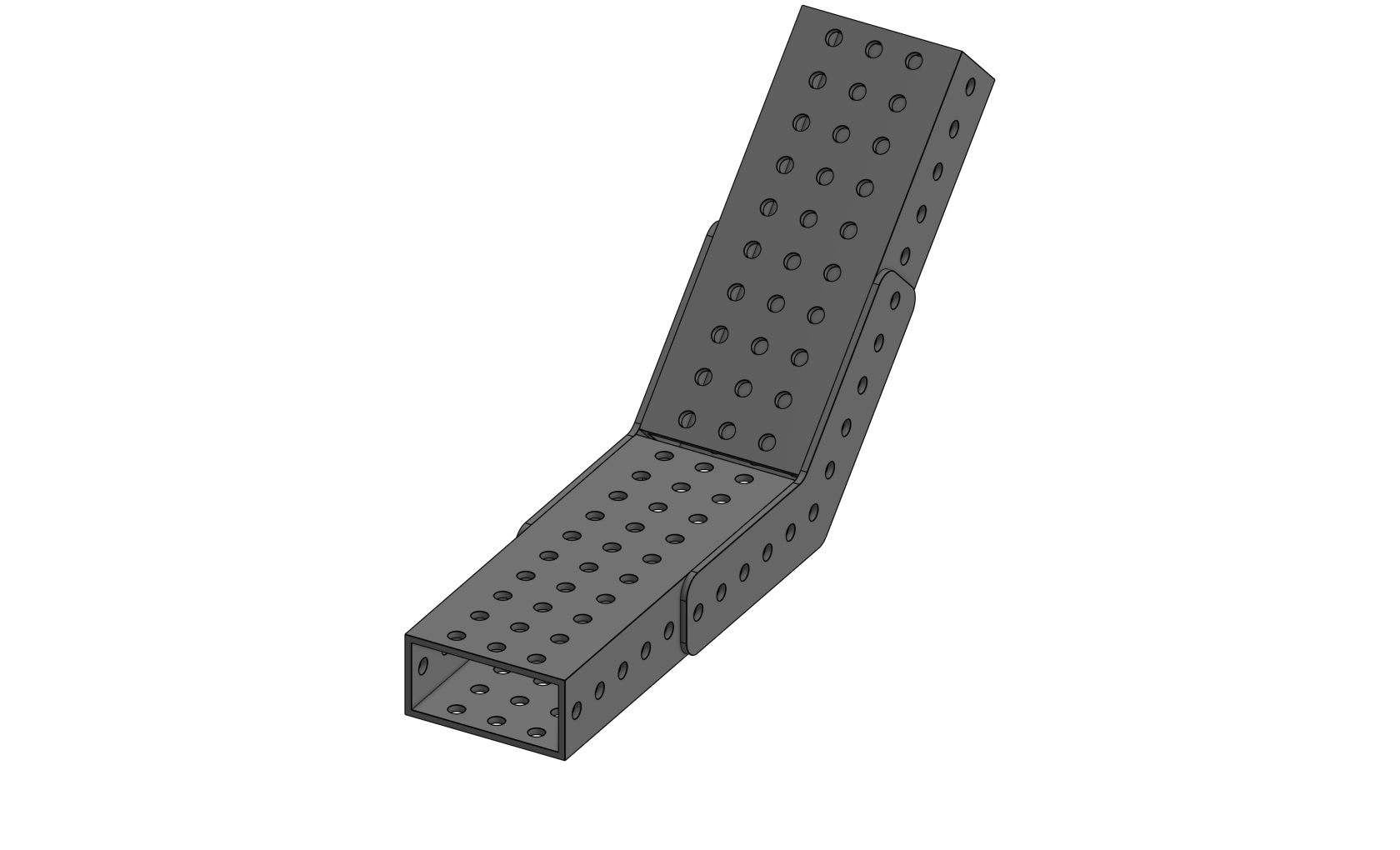

Abaixo é possível ver mais alguns exemplos de como podem ser utilizados os suportes em ângulo.
