Mecanismo 2

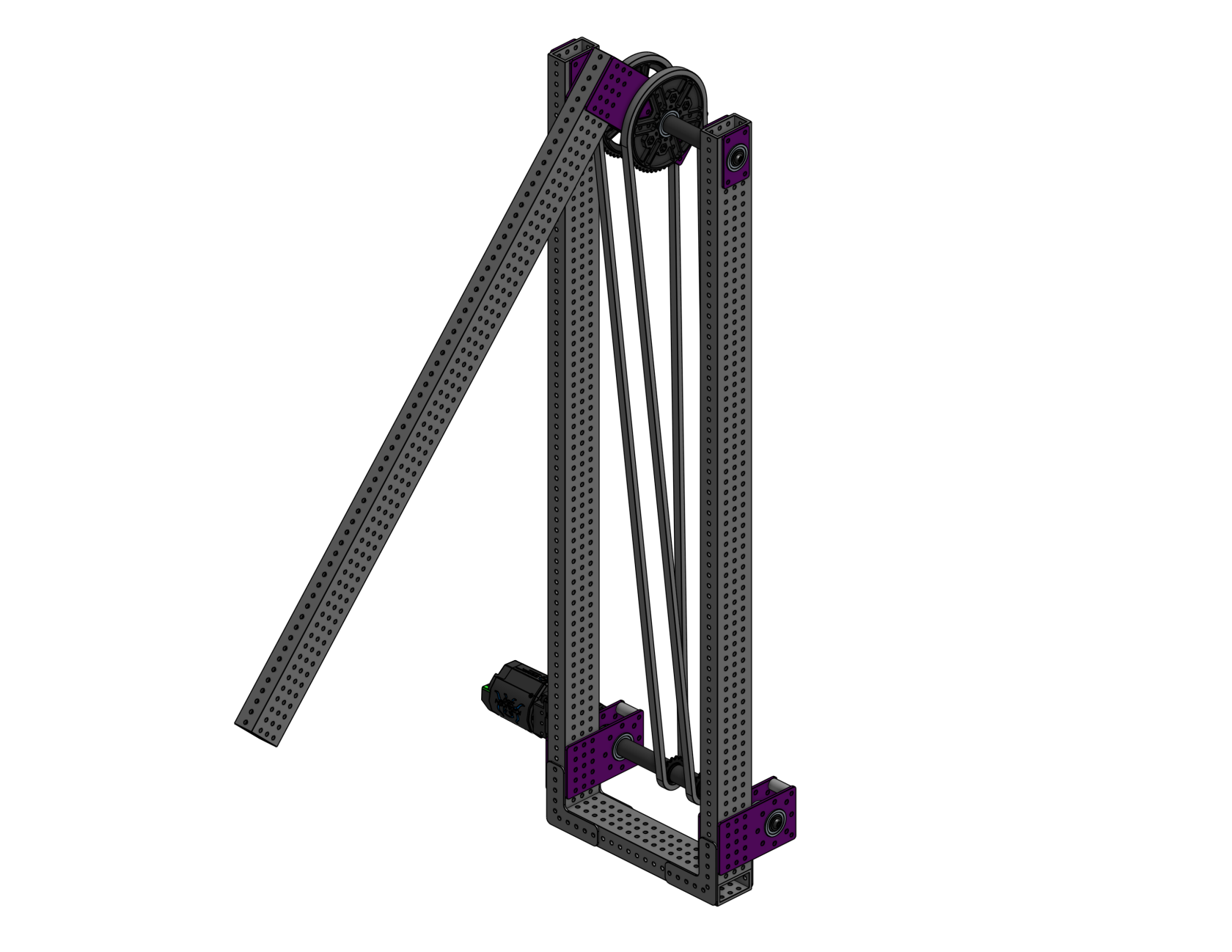

Exemplo de Braço simples para robô da FIRST Robotics Competition. Design adaptado para os materiais da Linha FORJA.

padrao

Materiais FORJA utilizados
  • Tubo 2x1" com padrão de perfuração em 4 faces - 20" de comprimento
  • Tubo 2x1" com padrão de perfuração em 4 faces - 36" de comprimento
  • Gusset 90 graus
  • Gusset MaxPlanetary
  • Gusset para coroa até 5"
  • Gusset Interna, rolamento 1,125" DE
  • Rolamento Hexagonal 1.125" DE
  • Eixo Hexagonal 1/2"
  • Rebites 3/16"
  • Parafuso M5 X 35mm, Allen C. Abaulada
  • Parafuso M5 X 16mm, Allen C. Abaulada
  • Porca M5 Autotravante

Aqui você encontra o arquivo Onshape para visualizar a montagem!
