Perfis Retângulares
A stemOS conta com 3 modelos de perfis retangulares de alumínio, de diferentes comprimentos e espessuras, utilizando o padrão de furação FORJA:
- Tubo 2x1" com padrão de perfuração em 4 faces - 20" de comprimento
- Tubo 2x1" com padrão de perfuração em 4 faces - 36" de comprimento
- Tubo 2x1" com padrão de perfuração em 2 faces - 19.5" de comprimento
Perfis com padrão de perfuração em 4 faces

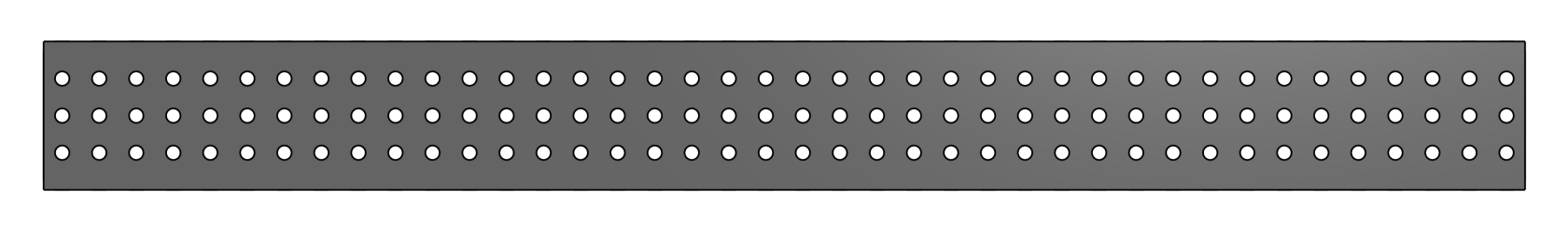

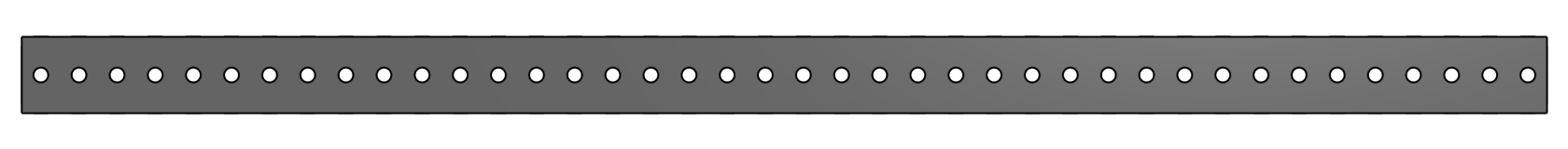

Esses dois modelos possuem o padrão de furação FORJA em todas as quatro faces. Nas faces de 1" x 20" ou 36", há uma linha de furos, enquanto nas faces de 2" x 20" ou 36", existem três linhas de furos.
Esse padrão de furação é compatível com todos os componentes da Linha FORJA, permitindo uma grande versatilidade na montagem com diferentes suportes, como ilustrado no exemplo abaixo.

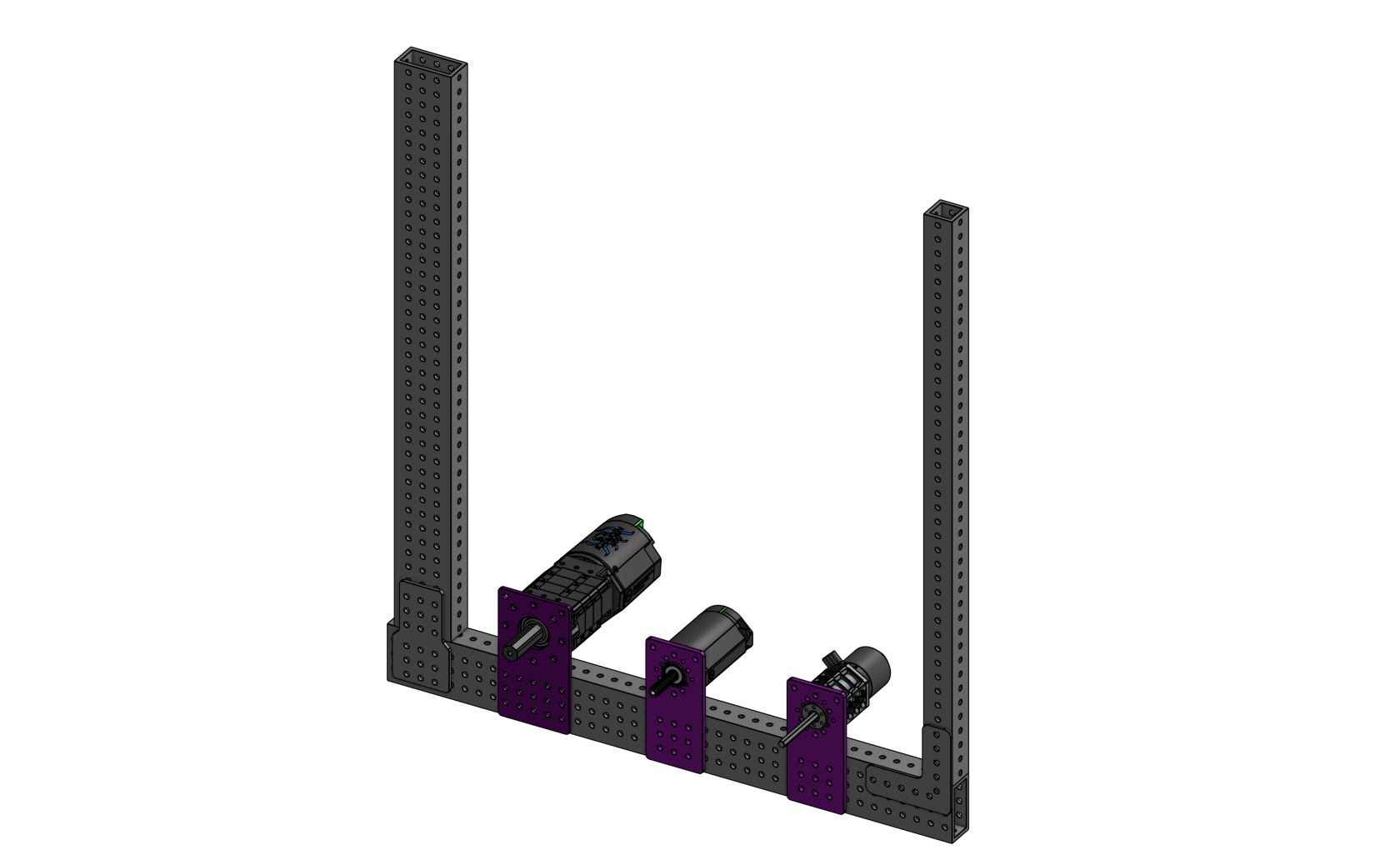

Exemplo utilizando os suportes Gusset MaxPlanetary, Gusset 550, Gusset 90 Graus e Gusset Side
Perfis com padrão de perfuração em 2 faces
Este perfil é ideal para acoplar os seus módulos Swerve! Seu comprimento é o máximo permitido para a soma do perímetro de um robô de FRC.
MAX Swerve da REV Robotics sendo utilizado junto ao padrão FORJA de furação.

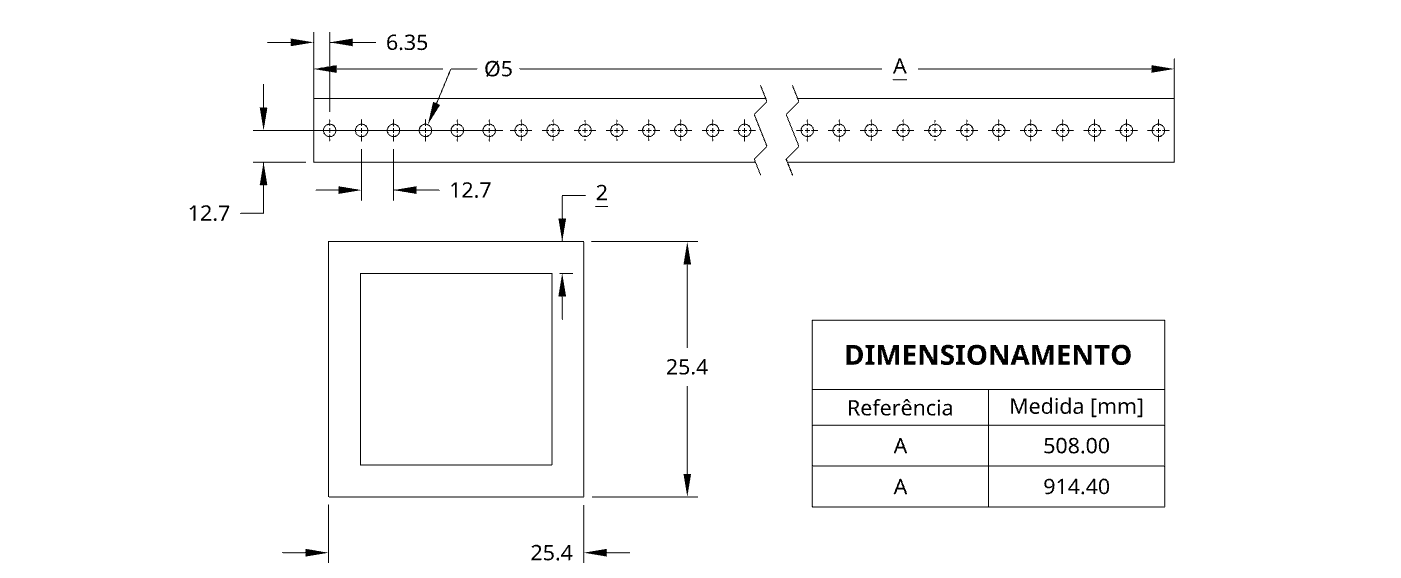

A furação é compatível com o módulo MAX Swerve e pode ser cortado no comprimento desejado, desde que se respeite a distância do final do tubo até o centro do primeiro furo, conforme mostrado na imagem abaixo.
Com esses perfis, você pode criar estruturas robustas e precisas para seus projetos de robótica, garantindo compatibilidade e facilidade de montagem com os componentes da Linha FORJA. Vamos construir algo extraordinário!
