Fiação de Servo

Este documento foi desenvolvido em parceria com a equipe JUSTICE FTC TEAM #21036

FTC/RS485

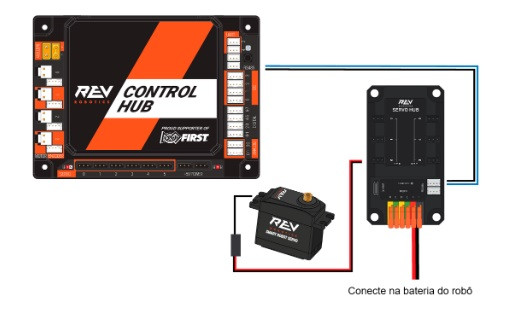

Conectando o Servo Hub em uma Control Hub

Observe que o pino de aterramento de cada motor servo ficará voltado para a borda externa do Servo Hub e o pino de sinal ficará mais próximo do centro. Os servos conectados às portas 0, 1 e 2 serão espelhados pelos servos conectados às portas 3, 4 e 5.

FRC/CAN

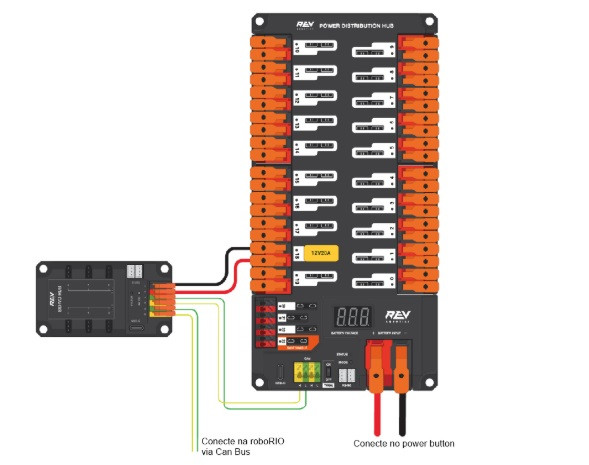

Conectando o Servo Hub para controle via CAN

Observe que o pino de aterramento de cada motor servo ficará voltado para a borda externa do Servo Hub e o pino de sinal ficará mais próximo do centro. Os servos conectados às portas 0, 1 e 2 serão espelhados pelos servos conectados às portas 3, 4 e 5.
