Padrões de LEDs de status do Servo Hub

Este documento foi desenvolvido em parceria com a equipe JUSTICE FTC TEAM #21036

O REV Servo Hub usa LEDs para fornecer feedback visual sobre o status do dispositivo e os estados dos canais individuais. A compreensão desses indicadores ajuda a diagnosticar problemas e a monitorar o desempenho do sistema.

Importante: esses padrões de led se aplicam somente à versão de firmware 24.0.0 e posterior

Status geral do LED

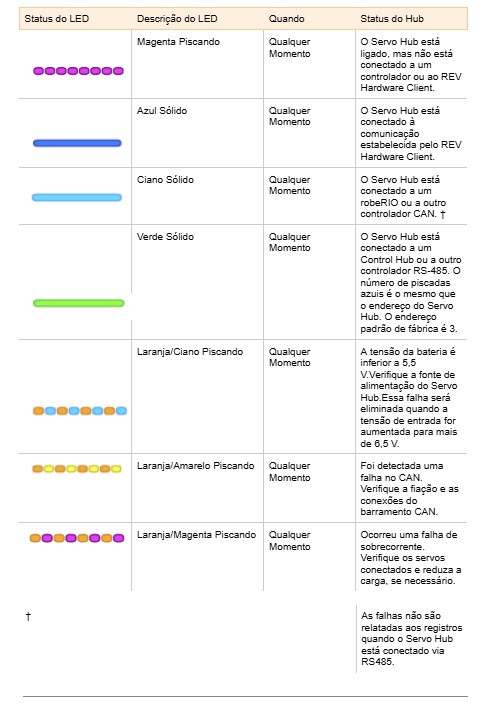

O LED de status principal do Servo Hub comunica o estado geral do dispositivo. Abaixo, há uma tabela que explica os vários padrões e seus significados:

LED de Status do Canal

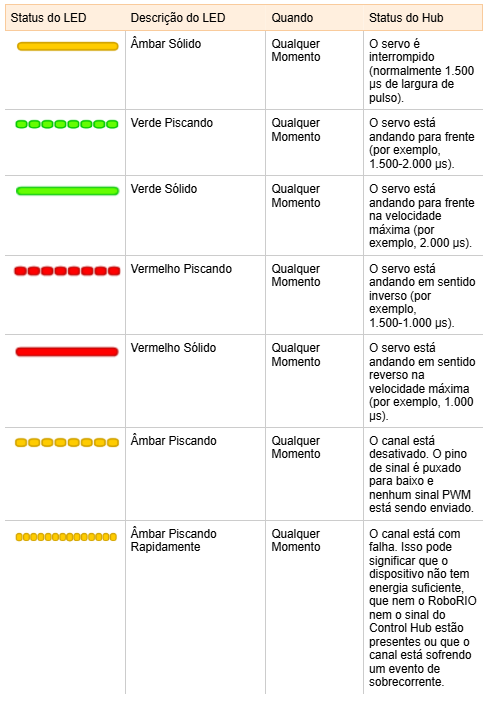

Cada canal de servo no REV Servo Hub tem seu próprio LED dedicado, que fornece feedback sobre o estado do canal e o sinal PWM atual. Veja a seguir o significado de cada padrão de LED:

Observações:

• Os LEDs dos canais refletem o estado atual do sinal PWM, ajudando os usuários a verificar o comportamento do servo em tempo real.
• Os canais desativados ainda mostram feedback por meio de um LED âmbar piscante, facilitando a diferenciação dos canais inativos.

Servos Angulares

Servos de rotação contínua
