Programando seu Rádio em seu Laboratório


Visão Geral

Esta página explica como programar seu Rádio VH-109 para funcionar como um ponto de acesso. Isso permitirá testar e praticar a direção com um único robô.

Instruções

1. Configure Seu Computador

Há duas opções para configurar seu computador:

DHCP:

Se a interface de rede do computador estiver configurada para obter um endereço IP via DHCP, será possível acessar o dispositivo VH-109 em:

  • 10.XX.YY.1 (modo Cliente/STA) ou
  • 10.XX.YY.4 (modo Ponto de Acesso/AP)

Os VH-109 programados de fábrica estão configurados para o time nº 1 no modo Cliente/STA, com o endereço IP 10.0.1.1.

Ferramenta Network Assistant:

A Network Assistant Tool é uma ferramenta personalizada desenvolvida pela Vivid-Hosting para configurar seu computador para se conectar ao rádio VH-109.

Use as instruções na página da Network Assistant Tool para definir um endereço IP estático no seu computador e, em seguida, prossiga para o Passo 2.

Atribuir IP Estático Manualmente:

O dispositivo VH-109 também vem pré-programado com um endereço IP de gerenciamento/emergência na sub-rede 192.168.69.0/24, permitindo acesso direto ao IP de gerenciamento do rádio VH-109.

Por exemplo, a interface de rede do seu notebook da estação de controle pode ser temporariamente configurada da seguinte forma:

Endereço IP: 192.168.69.2
Máscara de Sub-rede:255.255.255.0
Gateway: Deixe em branco
DNS: 192.168.69.1 ou deixe em branco

2. Conecte-se ao Seu Rádio

Crie uma conexão com fio ou sem fio entre o computador e o rádio.

3. Acesse a Página de Configuração do Rádio

Dependendo do tipo de conexão, a página de configuração pode ser acessada de três formas:

Tipo de conexão IP
Com fio http://192.168.69.1/
Sem Fio (DHCP) - Padrão de Fábrica http://10.0.1.1/
Sem Fio (DHCP) - Número do Time Definido Anteriormente http://10.XX.YY.1/

Rádios com firmware superior a 1.1.0 (lançado em 04/02/2024) incluem um serviço mDNS.
O rádio também pode ser acessado em: http://radio.local/

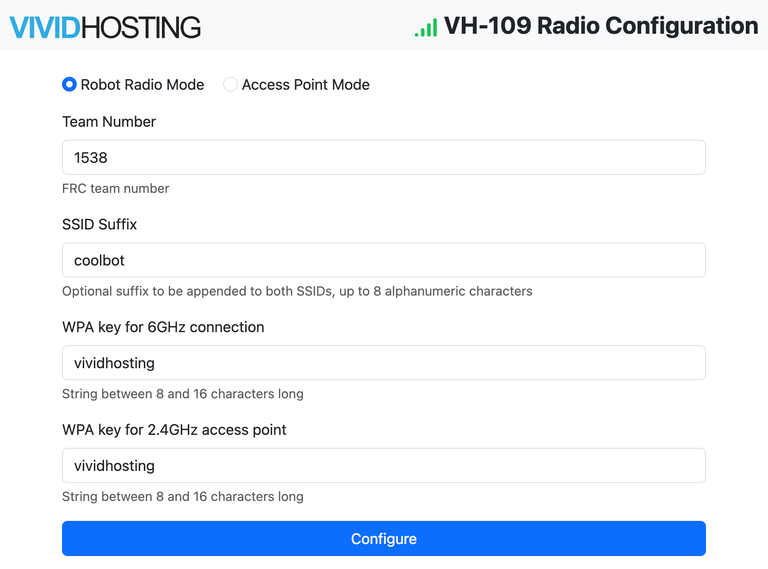

4. Configure o Rádio

image (3).png

Campo Descrição
Modo do rádio do robô O dispositivo atuará como um rádio do robô (Client/STA Mode)
Modo Ponto de Acesso O dispositivo atuará como um ponto de acesso para conexão via rádio
Número do Time O número da sua equipe FRC
Sufixo do SSID Um sufixo adicionado ao final do SSID. Ex: "1538-coolbot"
Chave WPA para Conexão 6GHz A chave para conexão em 6GHz
Chave WPA para Ponto 2.4GHz A chave para conexão em 2.4GHz

Quando a chave DIP nº 3 estiver na posição ON e não houver uma conexão válida com um ponto de acesso Wi-Fi 802.11ax de 6GHz, o rádio transmitirá simultaneamente como um ponto de acesso Wi-Fi 802.11ax de 2.4GHz com o SSID "FRC-XXYY", onde XXYY é o número da equipe programado. Se um sufixo for fornecido, o SSID será "FRC-XXYY-SUFFIX", onde SUFFIX é o sufixo programado.

Assim que o rádio se conectar com sucesso a um ponto de acesso Wi-Fi 802.11ax de 6GHz, o ponto de acesso Wi-Fi 802.11ax de 2.4GHz será desligado até que o dispositivo seja reiniciado.

Lembre-se de que, ao utilizar o recurso de ponto de acesso ativado pela chave DIP nº 3, o desempenho do rádio pode ser severamente afetado em ambientes Wi-Fi de 2.4GHz altamente congestionados. Recomenda-se que as equipes utilizem um segundo rádio e o configurem no "Team Access Point Mode"."

5. Clique em Configure

Depois de configurar o dispositivo, clique em configure para salvar as alterações no rádio.
