Exemplos de Aplicação REV ION

Fiação usando o sistema de controle da FIRST Robotics Competition

O Driver de LED BLINKIN vem com o Cabo PWM de 36” (REV-11-1130), que pode ser usado para conectar o BLINKIN às portas PWM do NI roboRIO para comunicação. Para alimentar o BLINKIN, você precisa de um cabo XT30 com um conector macho em uma ponta e fios desencapados na outra. Conecte o conector macho ao BLINKIN e as extremidades desencapadas nos canais apropriados do Power Distribution Hub.

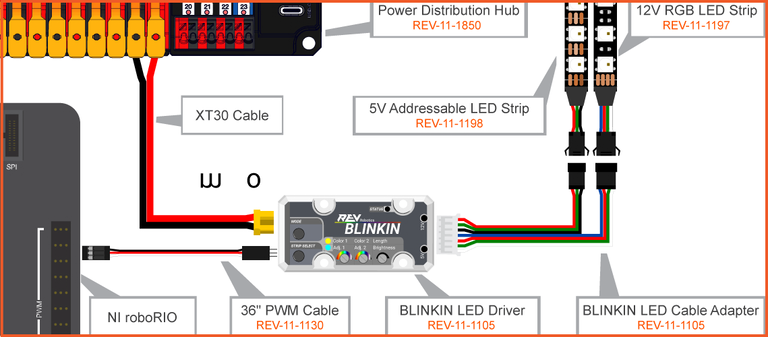

O BLINKIN é capaz de controlar tanto uma fita de LED endereçável de 5V (REV-11-1198) quanto uma fita de LED RGB de 12V (REV-11-1197). A imagem abaixo mostra como ambos os tipos de fitas de LED se conectam ao BLINKIN usando o Adaptador de Cabo LED BLINKIN (REV-11-1105).

Sempre certifique-se de ler as regras relevantes e usar fios com bitola adequada antes de utilizar qualquer coisa no seu robô de competição.

Após conectar seu Blinkin ao robô, siga as instruções de configuração e as orientações para controle PWM conforme desejado.

Exemplo de Programação para FIRST Robotics Competition

No Sistema de Controle FRC, a faixa de saída dos motores varia dependendo do tipo de controlador de motor que foi inicializado. A faixa do pulso de saída é ajustada a partir da potência solicitada pelo usuário, que varia de -1 a 1, para a faixa definida para cada tipo de controlador de motor.

O tipo de controlador de motor SPARK possui uma saída que corresponde diretamente à entrada do Blinkin, o que torna a conversão da faixa de código de -1 a 1 para a faixa de entrada do Blinkin de 1000-2000 μs a mais simples. Outros tipos de controle, incluindo servo, do roboRIO também podem ser usados, mas o usuário precisará ajustar a escala da faixa de entrada corretamente para garantir que está enviando apenas uma faixa PWM válida e para poder selecionar o padrão de LED desejado.

Como exemplo, o trecho das Tabelas de Padrões de LED inclui o valor correto de saída do motor SPARK para cada padrão. A tabela abaixo lista os valores de controle do motor associados a padrões específicos:

Exemplo de Valores de Controle Spark baseados na Tabela de Padrões de LED

Trecho das Tabelas de Padrões de LED

Ideias de Aplicação para Robótica Competitiva

Adicionar LEDs ao seu robô (ou outro projeto) pode fazer mais do que apenas deixá-los parecerem legais; você pode usar LEDs para fornecer feedback visual crítico. Aqui estão alguns exemplos:

• Programe um botão do controlador para alterar o padrão de saída do LED (por exemplo, 85 - Amarelo Sólido) e o piloto pode usar os LEDs para se comunicar com o jogador humano em uma estação de portal através do campo, indicando que o robô está pronto para receber um objeto de jogo.

• Se o motorista tiver pouca visibilidade para ver se o robô adquiriu um objeto de jogo, adicione um sensor à entrada e a fita de LED pode ser programada para exibir automaticamente um novo padrão quando o objeto for adquirido. O motorista nunca precisa desviar os olhos do robô para verificar o painel porque o robô exibirá claramente seu status.

• Usando o valor do tempo de jogo disponível no software, os LEDs podem ser alterados para um padrão de aviso de tempo (por exemplo, Vermelho Sólido) com X segundos restantes em uma partida.

• O robô pode exibir um padrão diferente quando habilitado versus desabilitado, o que fornece um indicador mais visível do estado do robô do que o RSL (indicador de estado da luz).
