Configuração Switch

---

Caso tenha adquirido o Kit FMS da stemOS esse processo já está pronto! Portanto, não é necessário realizá-lo.

Conexão elétrica

1. Ligue o switch com a fonte 12V presente na caixa;
2. Conecte o computador à porta 8 do switch.

Configuração do Computador

1. Instale a ferramenta Easy Smart Configuration;
2. Abra-a e veja o IP Adress do switch;

3. Coloque o computador na mesma rede do switch.

Configuração de VLANs

1. Digite o IP Address do switch no navegador;

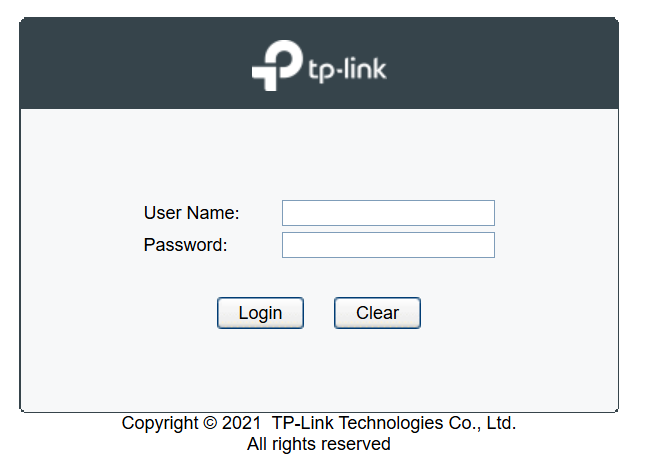

   • Uma página pedindo para colocar credenciais vai aparecer.

2. Coloque o usuário e a senha;
   • Se for um switch diferente do vendido no Kit FMS a senha estará abaixo do dispositivo.
   • Se não, o usuário é admin, e a senha stemos;
3. Acesse a página de VLAN no menu esquerdo,

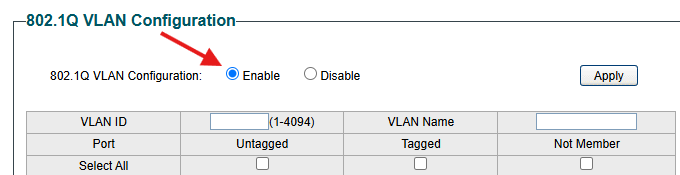

4. Dentro da sessão de 802.1Q VLAN habilite a configuração

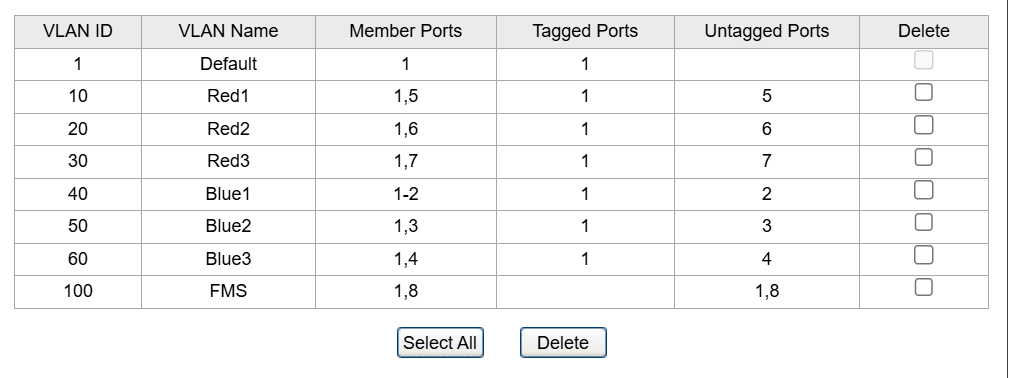

5. Adicione seguintes VLANs
   • Sua tabela deve estar exatamente igual a essa:

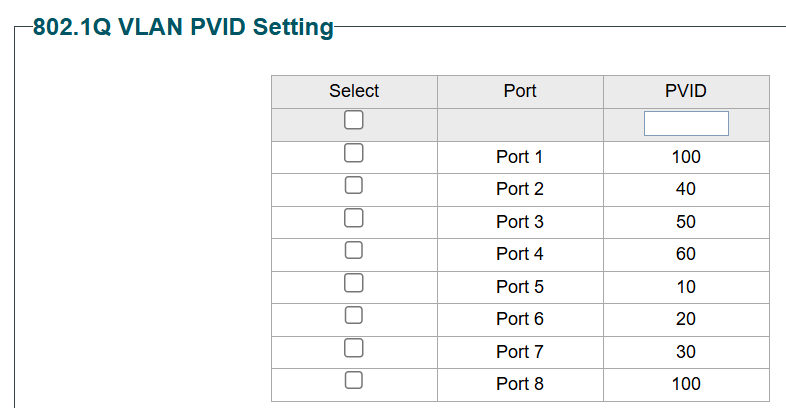

6. Acesse no menu da esquerda a aba 802.1Q PVID Setting
   • Faça as seguintes mudanças

Configuração IP Address switch

1. Acesse a ferramente Easy Smart Configuration Utility

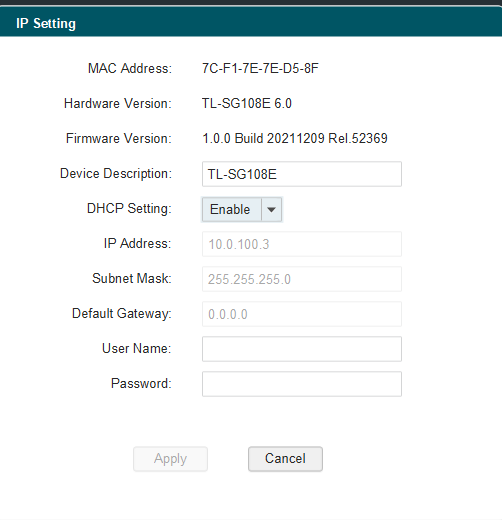

2. Clique em na engrenagem sob IP Setting

3. Coloque DHCP Setting para Disable
4. Faça as seguintes configurações de rede:
   1. IP Address: 10.0.100.3
   2. Subnet Mask: 255.255.255.0
   3. Default Gateway: 0.0.0.0

5. Coloque o usuário e a senha.
6. Clique em Apply

Parabéns, você concluiu a configuração do *switch*
